미국 라이선스 중력식 옹벽

bau Verti

Name: bau Verti
Brand: bau

설계수명 120년

한국 최초 Verti-Crete 라이선스 중력식 옹벽 블록

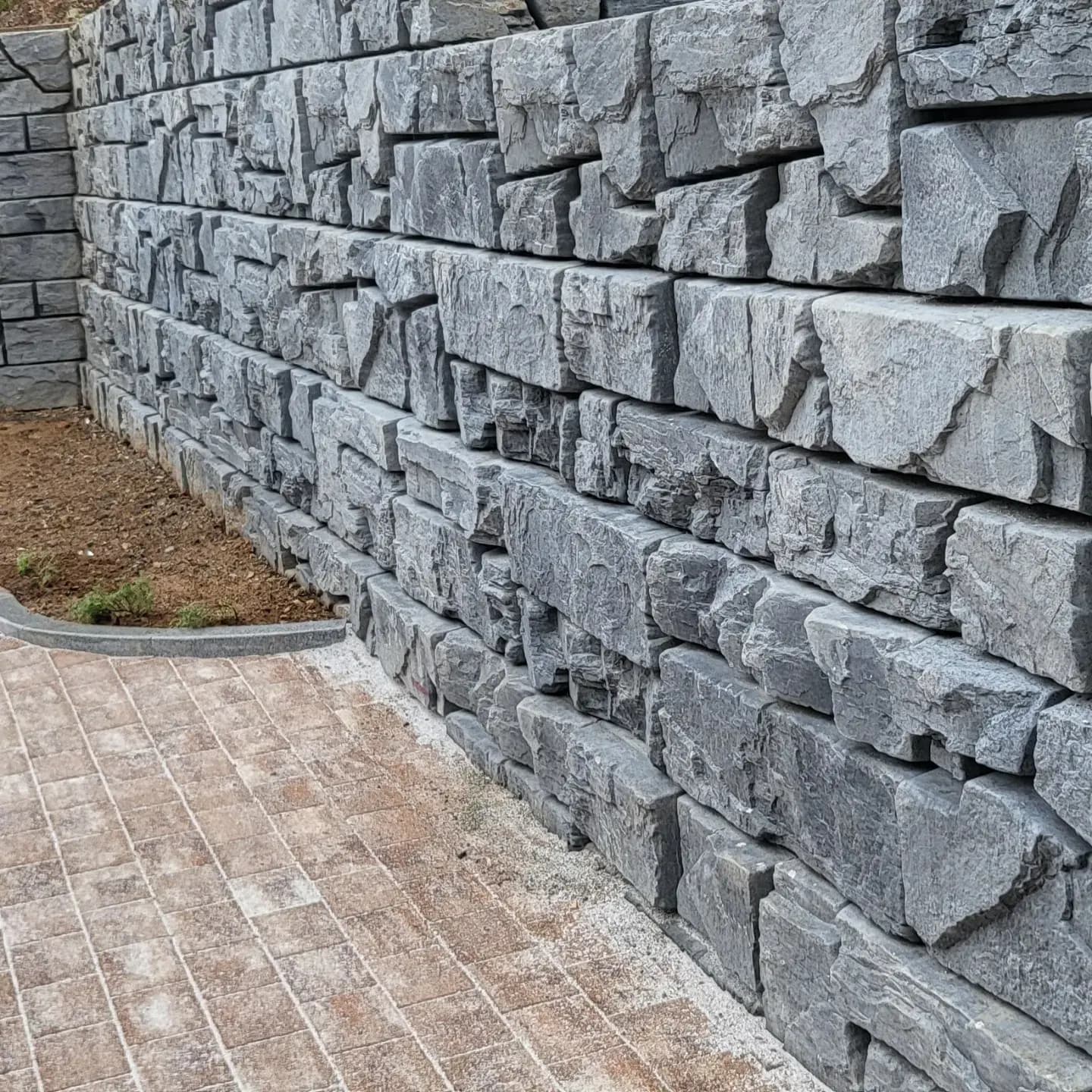

bau Verti 시공사례

전체보기 →

bau Verti 시공사례 더보기

1 / 2

미국 Verti-Crete LLC 원천기술을 한국 최초 도입 별도 앵커 없이 최대 5.5m 시공이 가능한 중력식 옹벽 블록

주요 특장점

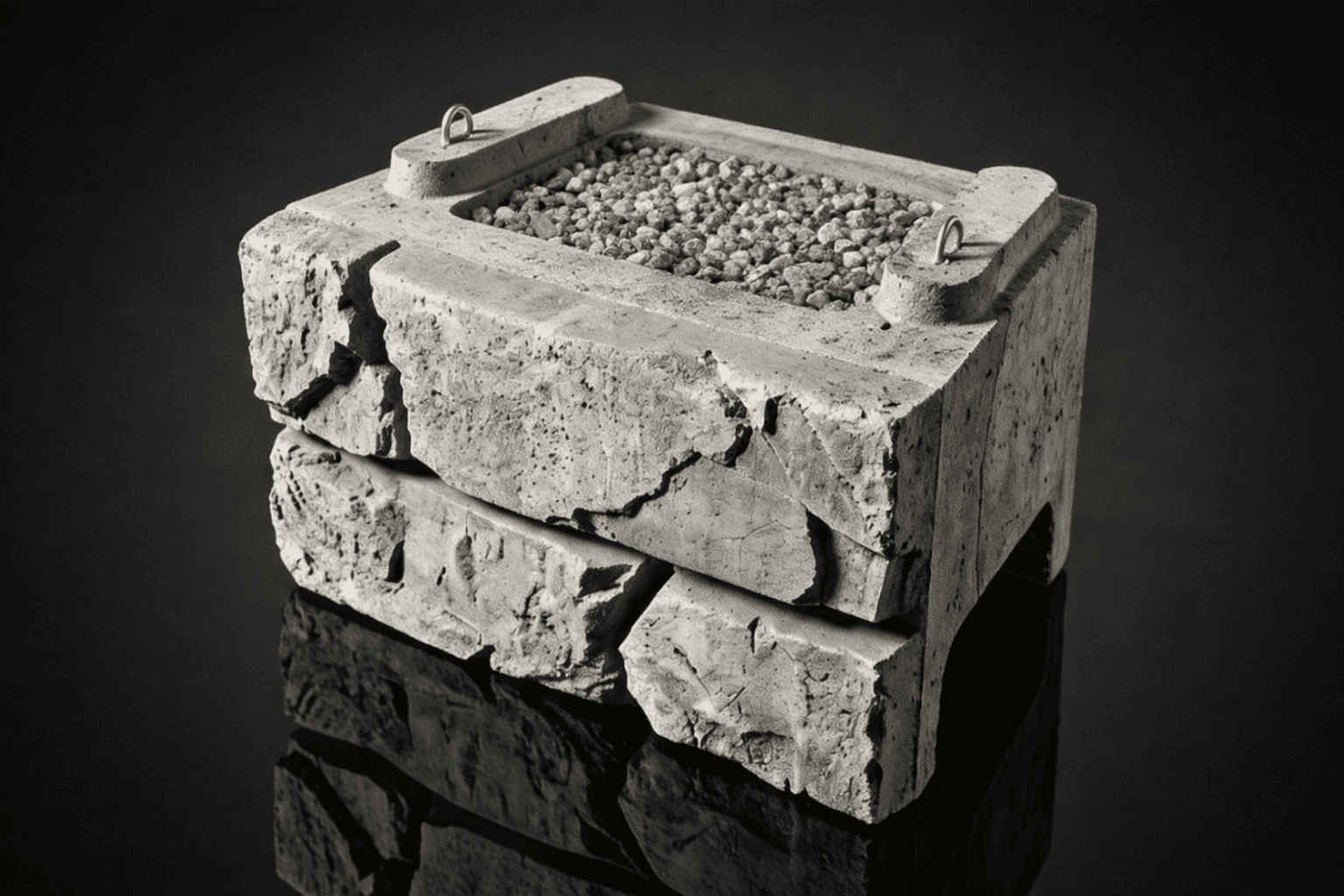

속 빈 구조로 동일 규격 대비 경량화
13종 부재로 코너·곡선 구간 자유로운 배치
천연석 질감 연출

제품 영상

제품 사양

← 좌우로 밀어서 전체 내용을 확인하세요

기본블록 규격 (W×L×T)	1,220×910×610 mm
기본블록 무게	796 kg
설계수명	120년
라이선스	Verti-Crete LLC (미국) — 한국 최초
시공 높이 설계 지원	3.6 m / 4.9 m / 5.5 m
부재 종류	기본·반·상단·코너·기초·캡블록 등 13종 이상
그리드 사용	지반·시공 조건에 따라 적용 가능
인증	단체표준인증 (콘크리트 호안 및 옹벽블록)

부재 규격

← 좌우로 밀어서 전체 내용을 확인하세요

품명	규격 W×L×T (mm)	무게 (kg)	나라장터 식별번호
기본블록	1,220×910×610	796	●●●●●●●●
반블록	610×910×610	485	●●●●●●●●
상단블록	1,220×910×610(405)	596	●●●●●●●●
상단반블록	610×910×610(405)	338	●●●●●●●●
하프블록	1,220×910×305	441	●●●●●●●●
하프상단블록	1,220×910×305(205)	291	●●●●●●●●
기본기초블록 (4종)	1,220×1,220~2,135×610	1,213~	●●●●●●●●
반기본기초블록 (2종)	610×1,220~1,525×610	632~	●●●●●●●●
좌코너블록	1,220×610×610	724	●●●●●●●●
우코너블록	1,220×610×610	724	●●●●●●●●
좌코너상단블록	1,220×610×610(405)	617	●●●●●●●●
우코너상단블록	1,220×610×610(405)	617	●●●●●●●●
캡블록 (계단판)	1,220×670×150	210	●●●●●●●●

※ 규격 단위: mm / 무게 단위: kg / 시공 높이 3.6m·4.9m·5.5m 설계도 제공 (지반·시공 조건에 따라 그리드 사용 가능)

시공높이별 설계도

출처: 미국 Vertiblock analysis and design

※ 지반·시공 조건에 따라 그리드를 사용할 수 있습니다.

도면 자료

설계·시공에 필요한 CAD 도면 및 PDF를 다운로드하세요.

전체 도면 보기 →

블록 도면 — Block Details

15개

코드문서명다운로드

BD-01

36인치 블록 시리즈

36" Block Series

BD-02

표준 블록

Standard Block

BD-03

하프 블록

Half Block

BD-04

코너 블록

Corner Block

BD-05

매스 익스텐더 블록 시리즈

Mass Extender Block Series

BD-06

48인치 매스 익스텐더

48" Mass Extender

BD-07

60인치 매스 익스텐더

60" Mass Extender

BD-08

48인치 하프 블록 매스 익스텐더

48" Half Block Mass Extender

BD-09

60인치 하프 블록 매스 익스텐더

60" Half Block Mass Extender

BD-10

84인치 매스 익스텐더

84" Mass Extender

BD-12

72인치 매스 익스텐더

72" Mass Extender

BD-13

2면·3면 블록 시리즈

2 & 3 Sided Block Series

BD-14

하프스텝 블록 시리즈

Half-Step Block Series

BD-15

갭 인서트

Gap Inserts

BD-16

표준 상단 블록

Standard Top Block

시공 도면 — Construction Drawings

40개

코드문서명다운로드

C-01

45° 외부 코너

45° Outside Corner

C-02

이중 90° 내부 코너

Double 90° Inside Corner

C-03

이중 90° 외부 코너

Double 90° Outside Corner

C-04

45° 내부 분리 벽

Inside 45° Separate Walls

C-05

45° 내부 인터레이스

Inside 45° Interlaced

C-06

45° 내부 인터레이스 2-1

Inside 45° Interlaced 2-1

C-07

45° 내부 인터레이스 3-2

Inside 45° Interlaced 3-2

C-08

외부 코너 & 수직 끝단

Single Outside Corner & Vertical End

F-01

난간 옵션

Railing Options

WD-01

내부 코너 (인터레이스 조인트)

Inside Corner (Interlaced-Joint)

WD-02

내부 코너 (버트 조인트)

Inside Corner (Butt-Joint)

WD-03

외부 코너

Outside Corner

WD-04

2피트 리턴

Simple 2' Return

WD-05

매스 익스텐더 외부 코너

Outside Corner with Mass Extenders

WD-06

외부 곡선

Outside Curve

WD-07

4피트 리턴

4' Return

WD-08

2피트 스텝 (갭 인서트)

2' Step with Gap Insert

WD-09

6피트 스텝 (갭 인서트)

6' Step with Gap Insert

WD-10

6피트 스텝 (하프스텝 & 인서트)

6' Step with Half Step & Insert

WD-11

10피트 스텝 (하프스텝 & 인서트)

10' Step with Half Step & Insert

WD-12

내부 곡선

Inside Curve

WD-16

배수 배치 상세 옵션 1

Drain Placement Detail Option #1

WD-17

배수 배치 상세 옵션 2

Drain Placement Detail Option #2

WD-18

배수 배치 상세 옵션 3

Drain Placement Detail Option #3

WD-20

교량 교대

Bridge Abutment

WD-21

84인치 매스 익스텐더 외부 곡선

Outside Curve with 84" Mass Extender

WD-22

84인치 매스 익스텐더 외부 코너

Outside Corner with 84" Mass Extenders

WD-23

하프스텝 최상단 열

Half Step Top Row

WD-24

하프스텝 2번째 열

Half Step 2nd Row

WD-25

하단 열 점진적 스텝업

Bottom Row Gradual Step Up

WD-28

2·3면 블록 상단 캡

2&3 Sided Blocks with Top Caps

WD-29

가변 곡선 블록

Variable Curve Blocks

WD-31

6인치 캡 전단 러그 절단 가이드

6" Cap Shear Lug Cutting Guide

WD-35

루프 스루 양성 연결 상세

Loop Thru Positive Connection Detail

WD-39

2·3면 블록 전단 러그 절단 가이드

Double Sided Block Shear Lug Cutting Guide

WD-44

계단 상세

Typical Stairs Detail

PR-01

화단 벽

Planter Wall

PR-02

화단 벽 외부 코너

Planter Wall Outside Corner

PR-03

화단 벽 내부 코너

Planter Wall Inside Corner

CB-01

6인치 캡 블록

6" Cap Block

옹벽 표준 상세 — Typical Wall Details

12개

코드문서명다운로드

WD-13

해안 벽 상세

Sea Wall Detail

WD-14

표준 중력식 옹벽 상세

Typical Gravity Wall Detail

WD-15

매스 익스텐더 중력식 옹벽

Typical Gravity Wall with Mass Extenders

WD-19

하천 상세

River Detail

WD-27

양면 블록 중력식 옹벽

Gravity Wall with Double Sided Blocks

WD-33

펜스 설치 중력식 옹벽

Gravity Wall with Fence

WD-34

12인치 세트백 중력식 옹벽

Gravity Wall with 12" Setback

WD-36

루프 스루 양성 연결 벽 상세

Loop Thru Positive Connection Wall Detail

WD-42

호수 벽 상세

Lake Wall Detail

WD-43

제로 경사 중력식 옹벽

Typical Gravity Wall with Zero Batter

WD-45

콘크리트 레벨링 패드 중력식 옹벽

Typical Gravity Wall with Concrete Leveling Pad

M-03

마찰 연결 벽 상세

Friction Connection Wall Detail

본 자료는 미국 Verti-Crete LLC 원본 도면을 기반으로 합니다. 설계 적용 전 bau 담당자에게 문의하시기 바랍니다.
