다리를 더 강하게 만들고 싶으면 어떻게 해야 할까요. 보통은 답이 빤합니다. 콘크리트를 더 붓고, 철근을 더 넣고, 단면을 더 키운다. 재료를 더 쓰면 더 강해진다. 직관적이고, 대체로 맞는 말입니다.
그런데 프라하에 그 직관을 비껴간 다리가 있습니다.
블타바 강을 가로지르는 트로야 대교. 이 다리는 "세계에서 가장 평평한 아치 중 하나"라는 별명으로 불립니다. 보통 아치 다리 하면 무지개처럼 봉긋하게 솟은 모습을 떠올리는데, 이 다리의 아치는 거의 누운 듯 낮게 깔려 있습니다. 그런데도 무거운 하중을 거뜬히 버팁니다. 재료를 더 써서가 아니라, 형태를 다르게 써서.
이 글은 우리 제품 이야기가 아닙니다. 한 다리가 '강함'을 어떻게 다르게 풀었는지, 거기서 현장에 그대로 통하는 원리 하나를 꺼내보려 합니다.
📑 목차
- '재료를 더'가 늘 정답은 아니다
- 아치는 어떻게 힘을 만드나
- 평평할수록 어려운 이유
- 형태가 곧 구조다
- 우리 현장에도 똑같이 통하는 원리
- 자주 묻는 질문
'재료를 더'가 늘 정답은 아니다
구조물을 강하게 만드는 방법은 크게 둘입니다. 하나는 재료로 푸는 것. 더 강한 재료, 더 많은 재료를 써서 버티게 하는 방식이죠. 다른 하나는 형태로 푸는 것. 같은 재료라도 어떤 모양으로 배치하느냐에 따라 버티는 힘이 완전히 달라집니다.
종이 한 장을 떠올려보세요. 평평하게 들면 제 무게도 못 가눠 축 처집니다. 그런데 살짝 둥글게 말거나 부채처럼 접으면, 같은 종이가 갑자기 단단해집니다. 재료는 그대로인데 형태만 바꿨을 뿐인데요. 구조의 세계에서 형태는 그만큼 힘이 셉니다.
아치는 어떻게 힘을 만드나
아치가 강한 이유가 여기에 있습니다.

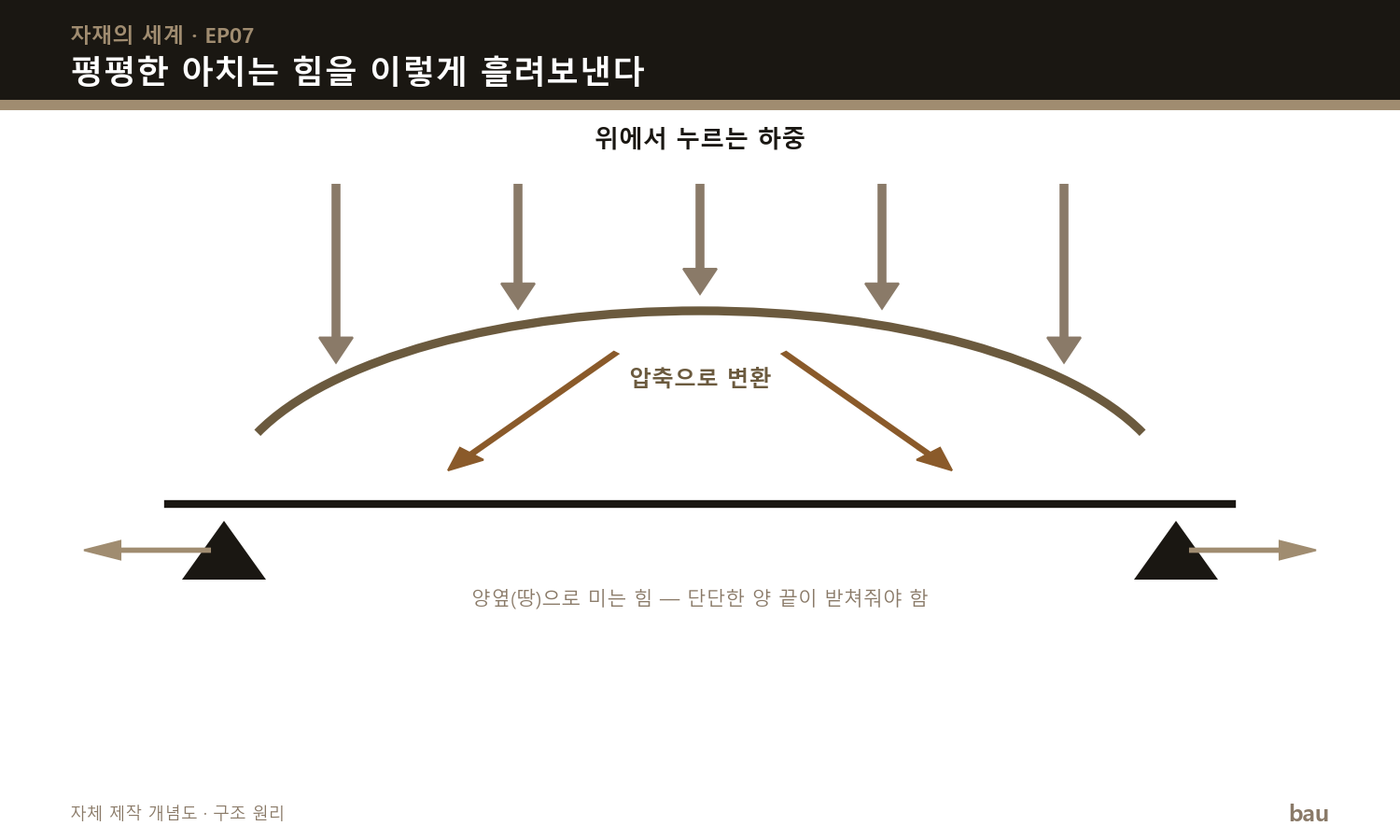

위에서 누르는 하중을 아치는 곡선을 따라 양옆으로 흘려보냅니다. 위에서 받은 힘을 옆으로, 그리고 땅으로 자연스럽게 떠넘기는 거죠. 그래서 아치는 재료를 잡아당기는 힘(인장)보다 짓누르는 힘(압축)으로 일합니다. 콘크리트와 돌은 잡아당기는 데는 약해도 짓누르는 데는 아주 강한 재료라, 아치와 궁합이 잘 맞습니다.
옛 로마의 수로교가 2천 년을 버틴 것도, 따지고 보면 이 형태의 힘 덕분입니다.
평평할수록 어려운 이유
그런데 아치를 낮고 평평하게 만들수록 난이도가 확 올라갑니다.
봉긋한 아치는 힘을 아래로 잘 흘려보내지만, 평평한 아치는 힘이 옆으로 더 세게 밀려나갑니다. 이 옆으로 미는 힘을 받쳐줄 단단한 양 끝과, 정밀하게 계산된 단면이 없으면 아치가 펴지면서 무너집니다. 그러니 평평한 아치는 보기엔 날렵하고 우아해도, 속으로는 훨씬 까다로운 계산을 품고 있습니다.
트로야 대교가 기술적으로 높이 평가받는 이유가 이것입니다. 경간은 약 200m에 이르는데 아치 높이는 20m 안팎, 높이 대 경간 비율이 약 1:10밖에 안 됩니다. 그야말로 거의 누운 아치인 셈입니다. 재료를 잔뜩 쓴 게 아니라, 형태를 극한까지 다듬어 적은 재료로 큰 하중을 버티게 했으니까요. 참고로 이 다리에 들어간 콘크리트 구조물은 글로벌 자재사 Heidelberg가 공급한 것으로 알려져 있습니다. 정교한 형태일수록 재료의 품질 관리가 더 중요해집니다.
다리든 옹벽이든, 형태와 자재가 함께 맞아야 합니다. 도면과 현장 조건을 보내주시면, bau가 자재별 장단점을 숫자로 정리해 의견을 드립니다. → 견적·상담 문의하기
형태가 곧 구조다
이 사례에서 꺼내고 싶은 한 문장은 이것입니다. 강함은 늘 재료의 양에서 나오는 게 아니다. 때로는 형태에서 나온다.
재료를 더 쓰는 길은 쉽지만 무겁고 비쌉니다. 형태로 푸는 길은 어렵지만 가볍고 똑똑합니다. 좋은 구조물은 이 둘 사이에서 영리한 균형을 찾습니다. 그리고 그 균형의 핵심에는 거의 항상 '형태가 곧 힘'이라는 원리가 깔려 있습니다.
우리 현장에도 똑같이 통하는 원리
다리만의 이야기가 아닙니다. 흙을 막는 옹벽에도 똑같은 갈림길이 있습니다.
옹벽이 흙의 압력을 버티는 방법은 크게 둘입니다. 하나는 뒤쪽으로 보강재(그리드)를 길게 깔아 흙과 함께 버티게 하는 방식, 다른 하나는 블록 자체의 단면과 무게로 버티는 방식입니다. 후자가 바로 중력식 옹벽인데, 앵커나 보강재 없이 블록의 형상과 무게만으로 토압에 맞섭니다. 트로야 대교가 형태로 힘을 만든 것처럼, 중력식 옹벽도 '어떻게 생겼느냐'가 곧 버티는 힘이 됩니다.

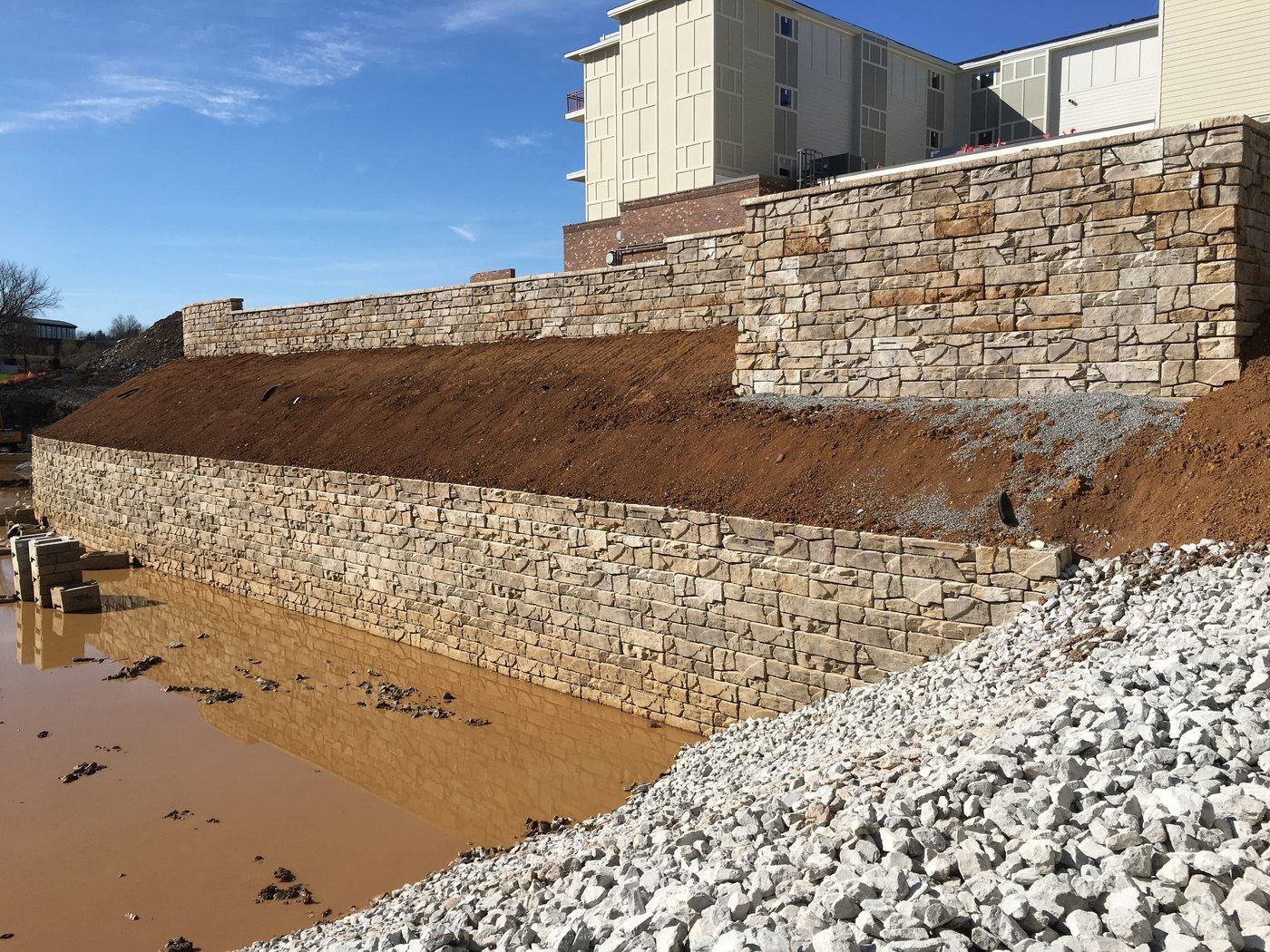

bau가 공급하는 자연석 질감의 중력식 옹벽 블록(bau Verti)이 이 원리를 씁니다. 블록 자체의 단면과 무게, 그리고 서로 맞물리는 형상으로 토압에 버티는 방식이라, 뒤로 깊게 파 보강재를 깔 공간이 부족한 현장에서 특히 강점을 보입니다. 재료를 더 쓰는 대신, 형태로 푸는 자재인 셈입니다.
좋은 선택은 늘 비슷한 자리에서 나옵니다. 재료의 양만 보지 않고, 형태가 만드는 힘까지 읽는 것. bau는 자재를 공급하기에 앞서 그 현장에 어떤 형식이 맞는지를 먼저 봅니다. 옹벽이든 포장이든 검토 중인 현장이 있다면, 도면과 조건을 보내주세요.
자주 묻는 질문
Q. 중력식 옹벽은 보강토 옹벽보다 약한가요?
A. 약한 게 아니라 버티는 방식이 다릅니다. 중력식은 블록 자체의 무게와 형상으로 버티고, 보강토는 뒤쪽 보강재가 흙과 함께 버팁니다. 보강재를 깔 공간이 충분하면 보강토가, 그럴 공간이 부족하거나 외관이 중요한 현장에서는 중력식이 유리한 식으로 적합한 구간이 다릅니다. 높이·지반·상재하중에 따라 판단이 갈립니다.
Q. '세계에서 가장 평평한 아치'라는 표현은 정확한가요?
A. 본문은 공개된 평가를 정리한 것으로, "가장 평평한 아치 중 하나"로 널리 소개되는 다리입니다. 다만 이런 '세계 최고' 류의 표현은 기준에 따라 달라질 수 있으니, 인용하실 때는 단정보다 '~로 알려져 있다' 정도로 받아들이시길 권합니다.
Q. 형태로 버티는 구조가 더 경제적인가요?
A. 잘 설계되면 같은 하중을 더 적은 재료로 버틸 수 있어 유리합니다. 다만 그만큼 설계와 시공 정밀도가 중요해집니다. 형태로 푸는 구조는 '재료를 아낀 만큼 계산과 시공에 더 신경 써야 한다'고 이해하시면 됩니다.
Q. 우리 현장에 맞는 옹벽 형식을 어떻게 상담받나요?
A. 도면과 현장 사진, 대략적인 규모를 보내주시면 됩니다. bau가 적용 가능한 자재안과 각 안의 장단점을 정리해 의견을 드립니다. 자재 공급에 앞서 현장을 같이 들여다보는 것을 더 중요하게 생각합니다.
