한국 최초 · 미국 Verti-Crete 라이선스
그리드 없이, 높이 제한 없이
보강토옹벽의 한계를 넘어선
중력식 옹벽 블록의 새로운 기준
120년 설계 수명 · 건식 시공 · 그리드 불필요
배수 불량
보강토옹벽 붕괴의 1순위 원인
앵커 시공 오류
코너·곡선 구간에서 반복되는 문제
그리드 부지 낭비
높이의 0.7배 수평 부지 소모
보강토옹벽이 무너지는 이유는 하나입니다
뒷채움 흙 속에 쌓이는 수분은 간극수압을 높이고 결국 전단강도를 무너뜨립니다 배수 설계가 완벽해도 시간이 지나면 막히고, 막히는 순간 구조는 흔들립니다
%203.jpg&w=3840&q=75&dpl=dpl_95k5e6cycKzSnsfj9ZU179eBNjfe)
곡면 한 구간이 전체 시공 품질을 흔든다
그리드 보강재는 직선 구간에서 이미 충분히 복잡합니다 코너, 곡선, 단차가 생기는 순간 앵커 위치는 설계와 어긋나고 현장 판단이 들어옵니다 기술 편차는 그렇게 시공 오류가 됩니다
%201.jpg&w=3840&q=75&dpl=dpl_95k5e6cycKzSnsfj9ZU179eBNjfe)
5.5m 옹벽을 위해 3.85m를 포기해야 합니까
보강토 그리드는 옹벽 높이의 0.7배 수평 부지를 요구합니다 그리고 25~50년이 지나면 그리드는 수명을 다하지만 구조물은 아직 절반도 쓰지 않았습니다
.JPG&w=3840&q=75&dpl=dpl_95k5e6cycKzSnsfj9ZU179eBNjfe)
그래서 bau는 앵커를 없앴습니다
배수 문제도, 그리드 부지 낭비도, 시공 오류도
구조가 바뀌면 사라집니다
어떻게 해결합니까
그리드·철근 없는 건식 시공
미국 Verti-Crete LLC 원천기술 기반으로 블록의 중력과 맞물림 구조만으로 안정성을 확보합니다 별도 그리드 없이 높이 제한 없이 시공합니다 시공 과정이 단순해지면 오류가 사라집니다
속이 빈 구조가 배수를 해결한다
Verti-Crete 블록의 공심(hollow core)은 자갈 채움과 함께 자연 배수로를 형성합니다 수분이 쌓이지 않으면 간극수압도 발생하지 않습니다
13종 부재 — 모든 형태에 맞는 부재가 있다
기본, 코너, U블록, 캡블록 등 13종 부재 시스템으로 현장 재단 없이 어떤 형태의 옹벽도 시공합니다 설계의 자유가 시공의 정밀함으로 이어집니다
13종 전용 부재 시스템
코너·곡선·단차 — 모든 형태 대응
익스텐더 없이, 높이 제한이 없다
일반 중력식 블록은 높이가 높아질수록 안정성을 위한 익스텐더(배면 연장 부재)가 필요합니다 bau Wall Verti는 공심 구조와 맞물림 원리로 익스텐더 없이 높이에 관계없이 시공합니다 부재가 줄면 현장이 단순해집니다
설계 수명
최대 시공 높이
전용 부재
필요한 앵커·철근
bau Wall Verti 6가지 핵심 특장점
건식 시공
앵커·철근 없이 블록의 중력과 맞물림만으로 시공 시공 오류 원천 차단
높이 제한 없음
3.6m / 4.9m / 5.5m 이상 — 표준 설계도 3종 제공 성토·절취 모두 적용 가능
공심 배수 구조
속 빈 구조 + 자갈 채움으로 자연 배수 배수 불량 붕괴 원인 제거
13종 부재 시스템
코너·곡선·단차 완전 대응 앵커 절삭 없이 모든 형태 시공
스플릿 / 러프 가공
천연석 느낌의 스플릿(전면), 거친 질감의 러프(후면).
120년 설계 수명
단체표준인증 취득 보강토 그리드 대비 최소 2.4배 장수명

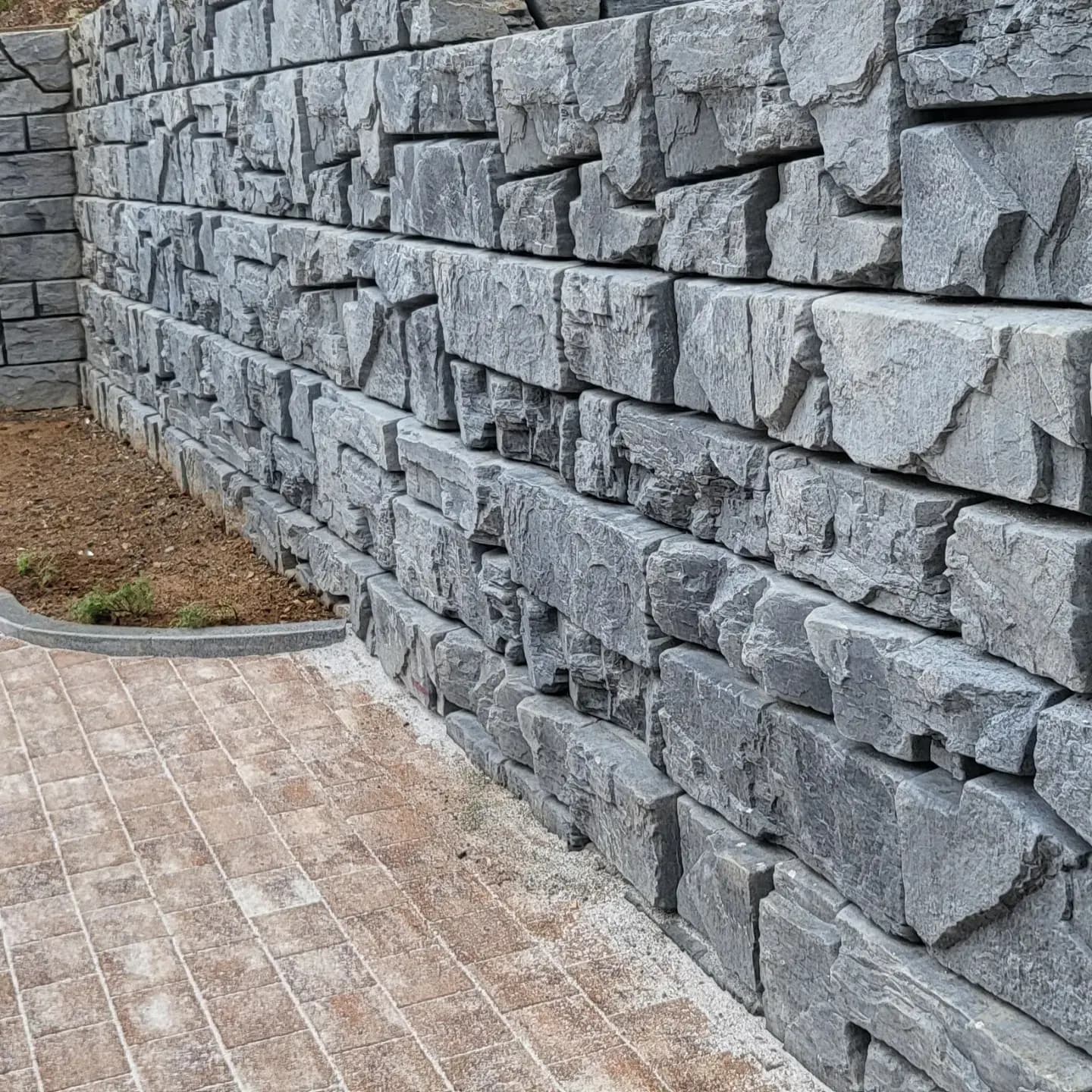

시공 사례
.jpg&w=3840&q=75&dpl=dpl_95k5e6cycKzSnsfj9ZU179eBNjfe)
.JPG&w=3840&q=75&dpl=dpl_95k5e6cycKzSnsfj9ZU179eBNjfe)
.JPG&w=3840&q=75&dpl=dpl_95k5e6cycKzSnsfj9ZU179eBNjfe)
%201.jpg&w=3840&q=75&dpl=dpl_95k5e6cycKzSnsfj9ZU179eBNjfe)
%202.jpg&w=3840&q=75&dpl=dpl_95k5e6cycKzSnsfj9ZU179eBNjfe)
%207.jpg&w=3840&q=75&dpl=dpl_95k5e6cycKzSnsfj9ZU179eBNjfe)
%209.jpg&w=3840&q=75&dpl=dpl_95k5e6cycKzSnsfj9ZU179eBNjfe)
보강토옹벽과 무엇이 다릅니까
자재 단가만으로 비교하지 마십시오
bau Wall Verti의 진짜 가격은 총비용으로 계산합니다
중장비 투입 감소
그리드 보강재 설치 장비가 불필요합니다
인력 절감
건식 시공으로 전문 기술자 의존도가 낮아집니다
유지비 절감
120년 설계 수명, 그리드 교체 비용이 없습니다
시공비를 포함한 총비용으로 비교하면 bau Wall Verti는 합리적입니다
기술 사양
단체표준인증 · 콘크리트 호안 및 옹벽블록← 좌우로 밀어서 전체 내용을 확인하세요
| 품명 | 제품사진 | 규격 W×L×T (mm) | 무게 (kg) | 나라장터 식별번호 |
|---|---|---|---|---|

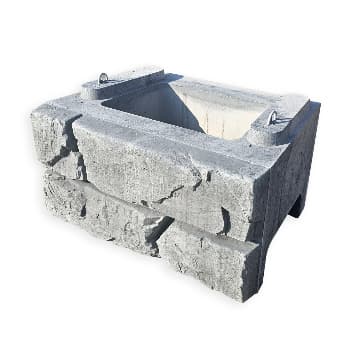

| 기본블록 | 1,220×910×610 | 796 | ●●●●●●●● | |

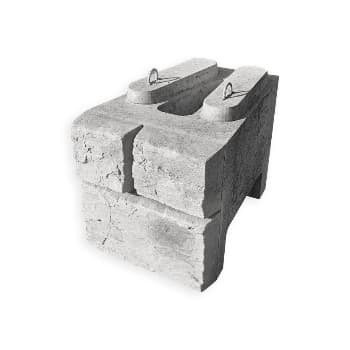

| 반블록 | 610×910×610 | 485 | ●●●●●●●● | |

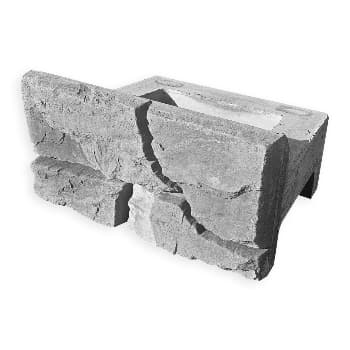

| 상단블록 | 1,220×910×610(405) | 596 | ●●●●●●●● | |

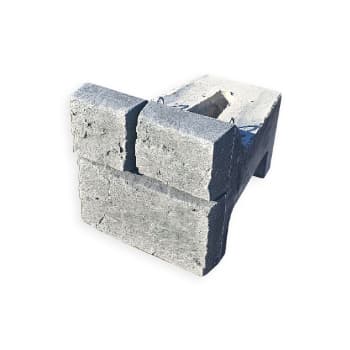

| 상단반블록 | 610×910×610(405) | 338 | ●●●●●●●● | |

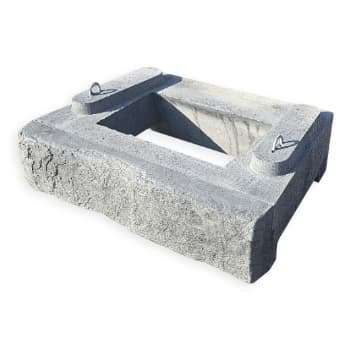

| 하프블록 | 1,220×910×305 | 441 | ●●●●●●●● | |

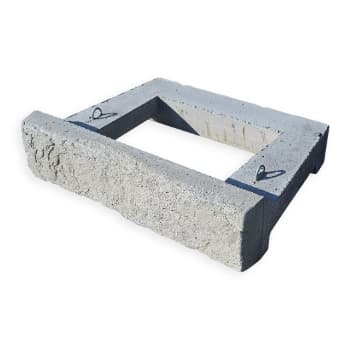

| 하프상단블록 | 1,220×910×305(205) | 291 | ●●●●●●●● | |

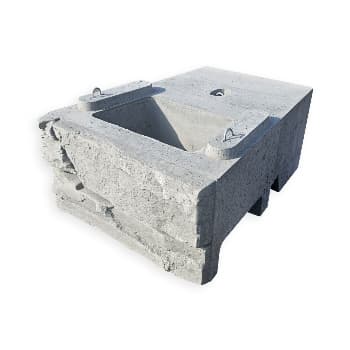

| 기본기초블록 (4종) | 1,220×1,220~2,135×610 | 1,213~ | ●●●●●●●● | |

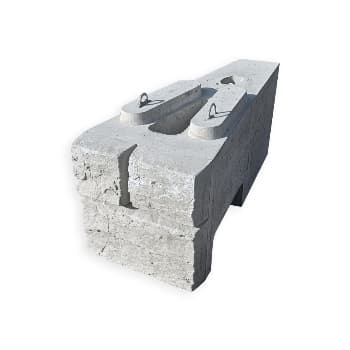

| 반기본기초블록 (2종) | 610×1,220~1,525×610 | 632~ | ●●●●●●●● | |

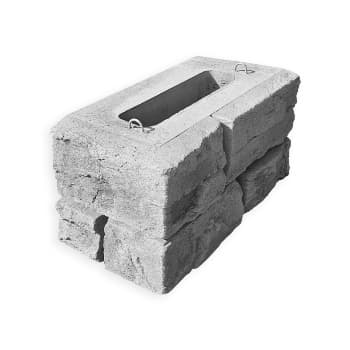

| 좌코너블록 | 1,220×610×610 | 724 | ●●●●●●●● | |

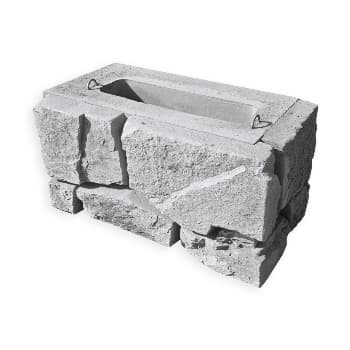

| 우코너블록 | 1,220×610×610 | 724 | ●●●●●●●● | |

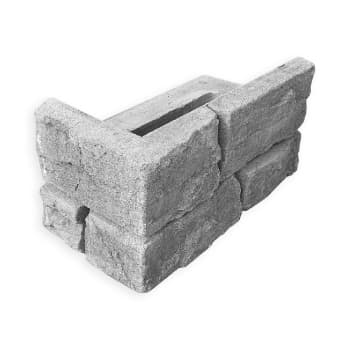

| 좌코너상단블록 | 1,220×610×610(405) | 617 | ●●●●●●●● | |

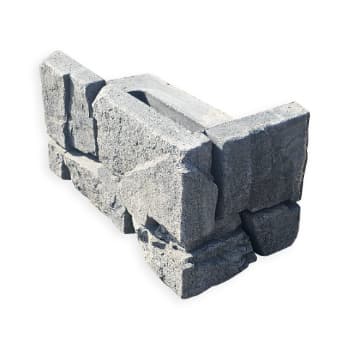

| 우코너상단블록 | 1,220×610×610(405) | 617 | ●●●●●●●● | |

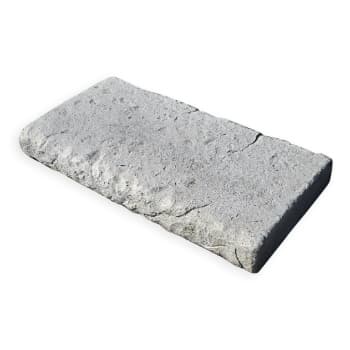

| 캡블록 (계단판) | 1,220×670×150 | 210 | ●●●●●●●● |
