보강토 옹벽 현장에 서면 눈에 들어오는 것은 앞면에 가지런히 쌓인 전면 블록입니다. 그래서 "저 블록이 흙을 막아 주는구나" 하고 생각하기 쉽습니다. 그런데 실제로 흙을 붙잡아 벽을 세우는 주인공은 흙 속에 있습니다. 층층이 깔려 눈에 보이지 않는 격자 모양의 보강재, 지오그리드입니다.
이 구분은 단순한 용어 문제가 아닙니다. 견적서를 비교할 때, 시공 중 검측을 할 때, 준공 후 문제가 생겼을 때 — 어디를 봐야 하는지가 여기서 갈립니다. 블록만 보고 옹벽을 판단하면 정작 안전을 좌우하는 부분을 지나치게 됩니다. 이번 글에서는 보강토 옹벽이 서 있는 원리를 발주·설계·시공 실무 관점에서 정리했습니다.
📑 목차
- 벽을 지탱하는 것은 '보강된 흙덩어리'
- 길이와 간격이 안전을 정한다
- 전면 블록의 진짜 역할
- 현장에서 어긋나기 쉬운 네 가지
- 발주·검수 때 확인하면 좋은 것
- 자주 묻는 질문
벽을 지탱하는 것은 '보강된 흙덩어리'

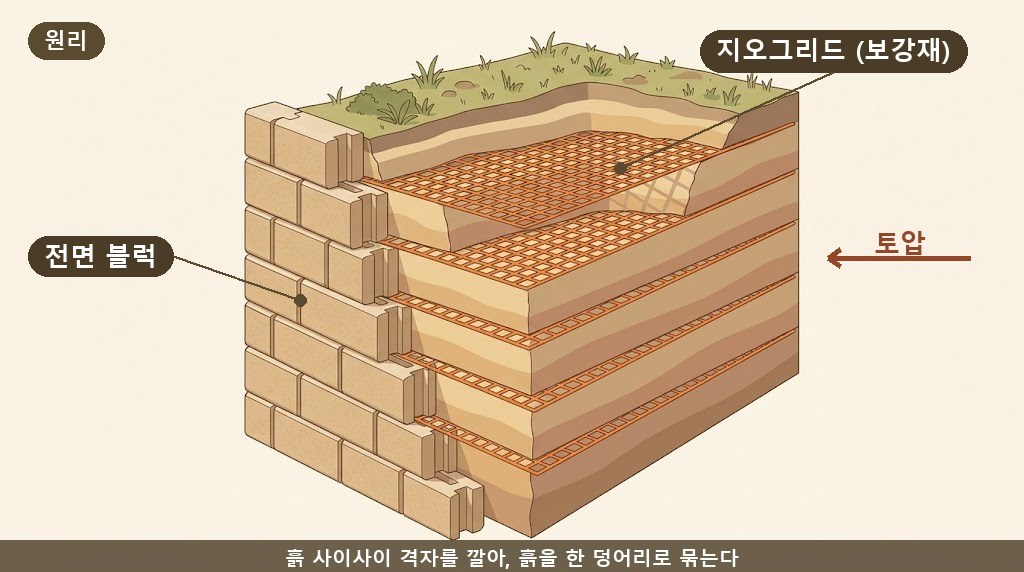

보강토 옹벽은 흙과 보강재를 층층이 번갈아 쌓아 만듭니다. 흙을 일정 두께로 깔아 다지고, 그 위에 격자 모양 지오그리드를 펼치고, 다시 흙을 깔아 다지는 과정을 반복합니다. 이렇게 하면 흙 알갱이와 격자가 서로 물려, '흙 + 격자'가 하나의 큰 덩어리처럼 움직이게 됩니다.
흙은 그대로 두면 옆으로 미끄러지려는 성질(활동)을 가지고 있습니다. 격자는 이 힘을 붙잡아 흙 내부에서 인장력으로 받아냅니다. 결과적으로 벽 뒤에는 '스스로 서 있을 수 있는 흙 블록'이 만들어지고, 이 덩어리가 자기 무게로 토압에 저항합니다. 콘크리트 옹벽이 구조체 하나로 흙을 떠받치는 방식이라면, 보강토 옹벽은 흙 자체를 보강해 구조체로 바꾸는 방식이라고 이해하면 가깝습니다.
이 원리 때문에 보강토 옹벽에서는 '뒤에 채우는 흙'과 '그 흙을 얼마나 잘 다졌는가'가 제품 못지않게 중요합니다. 격자는 흙과 맞물릴 때만 힘을 발휘하는데, 맞물릴 상대인 흙이 부적합하거나 다짐이 부족하면 설계에서 기대한 저항력이 나오지 않습니다.
길이와 간격이 안전을 정한다

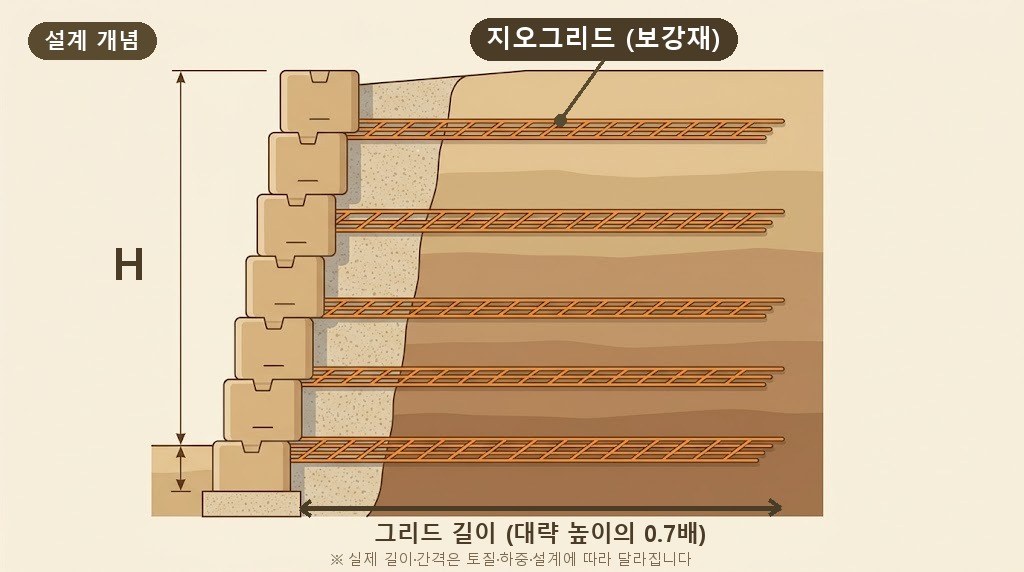

지오그리드는 아무렇게나 깔지 않습니다. 얼마나 길게, 얼마나 촘촘하게 깔았는지가 옹벽의 안전을 좌우합니다. 일반적으로 벽이 높아질수록 격자는 더 길게, 수직 간격은 더 좁게 계획합니다.
| 요소 | 무엇을 결정하나 | 실무에서 자주 언급되는 개념 |
|---|---|---|
| 그리드 길이 | 보강된 흙덩어리의 폭 — 미끄러짐·전도 저항 | 흔히 '벽 높이의 0.7배 안팎'이 통설로 언급되나, 어디까지나 개념 이해용 예시 |
| 수직 간격 | 각 층이 나눠 받는 힘의 크기 | 벽이 높을수록 아래쪽 간격을 더 촘촘하게 계획하는 경향 |
| 강도 등급 | 격자가 견디는 인장력 | 높이·상재하중에 따라 등급이 달라짐 |
| 되메움 흙 | 격자와 맞물리는 상대 | 배수가 잘 되는 양질의 흙이 전제 |
다만 실제 길이·간격·등급은 토질, 상재하중, 배수 조건, 벽면 경사에 따라 설계로 결정되는 값입니다. 같은 3m 옹벽이라도 현장 흙이 다르면 값이 달라집니다. 위 표의 숫자는 확정 기준이 아니라 개념을 이해하기 위한 참고로 봐 주시기 바랍니다.
여기서 실무적으로 중요한 지점이 하나 있습니다. 길이와 간격은 설계값이기 때문에, 현장에서 "조금 짧게 잘라 써도 되지 않겠느냐"는 판단이 들어가는 순간 설계가 확보해 둔 안전 여유가 그만큼 사라집니다. 조정이 필요한 상황이라면 임의로 줄이기보다 설계 검토를 다시 받는 편이 안전합니다.
전면 블록의 진짜 역할
그렇다면 앞면 블록은 하는 일이 없을까요? 그렇지는 않습니다. 전면 블록은 마감과 미관을 담당하고, 빗물에 뒤채움 흙이 씻겨 나가는 것(세굴)을 막으며, 격자와 연결되어 벽면 형상을 유지합니다. 사람으로 치면 겉으로 보이는 '얼굴'입니다.
반면 흙과 하중을 실제로 버티는 힘은 격자와 잘 다져진 흙에서 나옵니다. 이쪽이 '뼈대'입니다. 격자 없이 블록 무게만으로 버티는 방식은 대체로 낮은 중력식 옹벽에서 가능하고, 벽이 높아질수록 격자 보강이 사실상 전제가 됩니다.
그래서 블록의 품질(압축강도·흡수율·치수 정밀도)은 여전히 중요하지만, 그것만으로 옹벽의 안전이 결정되지는 않습니다. 좋은 블록을 쓰고도 격자와 다짐이 부실하면 벽은 버티지 못하고, 반대로 격자와 다짐이 제대로 되어 있어도 블록 품질이 떨어지면 표면 열화나 세굴로 수명이 짧아집니다. 두 축을 함께 봐야 하는 이유입니다.
현장 높이와 토질 조건을 알려 주시면, 블록과 보강 구성을 함께 놓고 방향을 정리해 드립니다. → 견적·상담 문의하기
현장에서 어긋나기 쉬운 네 가지
실무에서 문제가 생기는 지점은 대체로 비슷합니다. 자주 언급되는 네 가지를 정리했습니다.
첫째, 격자 길이의 임의 단축입니다. 뒤쪽 굴착 폭이 부족하거나 암반이 나오면 현장에서 격자를 짧게 접거나 잘라 쓰고 싶은 유혹이 생깁니다. 그러나 이 길이는 보강된 흙덩어리의 폭 자체를 줄이는 일이라, 설계 의도와 다른 벽이 됩니다.
둘째, 되메움 흙의 품질입니다. 점토질이 많거나 물을 머금기 쉬운 흙은 격자와 잘 맞물리지 않고 배수도 불리합니다. 현장 발생토를 그대로 쓰는 경우라면 토질 적합 여부를 먼저 확인하는 것이 좋습니다.
셋째, 다짐입니다. 한 번에 두껍게 깔고 다지면 아래쪽이 충분히 다져지지 않습니다. 층 두께와 다짐 횟수는 설계·시방에서 정한 대로 지키는 것이 원칙이며, 전면 블록 바로 뒤 구간은 대형 장비가 들어가기 어려워 특히 소홀해지기 쉽습니다.
넷째, 배수입니다. 보강토 옹벽에서 물은 가장 흔한 문제 원인으로 꼽힙니다. 뒤채움에 물이 차면 흙의 무게와 수압이 함께 늘어 설계가 가정한 조건에서 벗어나게 됩니다. 배수층·유공관·배수 경사가 도면대로 들어갔는지는 준공 후에는 확인하기 어려우므로 시공 중에 봐야 합니다.
발주·검수 때 확인하면 좋은 것
전문 지식 없이도 확인할 수 있는 항목들이 있습니다. 아래 세 가지만 챙겨도 상당 부분 걸러집니다.
| 시점 | 확인할 것 | 이유 |
|---|---|---|
| 견적 비교 | 격자 등급·길이·층수가 견적에 명시되어 있는지 | 블록 단가만 적힌 견적은 보강 구성이 빠져 있어 그대로 비교되지 않음 |
| 자재 반입 | 반입된 격자의 규격·등급이 설계도서와 같은지 | 등급이 다른 제품이 들어오면 벽 전체의 전제가 달라짐 |
| 시공 중 | 층별 격자 포설·다짐·배수층 사진 기록 | 되메움 후에는 확인 불가 — 기록이 유일한 근거가 됨 |
특히 견적서 비교 단계에서 격자 항목이 통째로 빠진 견적과 제대로 반영된 견적을 나란히 놓으면 금액 차이가 크게 보입니다. 이 차이는 대체로 '더 싸게 하는 방법'이 아니라 '들어가야 할 것이 빠진 것'인 경우가 많습니다.
bau는 옹벽 블록을 공급할 때 블록 규격만 보지 않고, 현장 높이와 토질 조건에 맞는 보강 구성의 방향을 함께 짚어 드립니다. 다만 구체적인 길이·간격·등급과 안전성 검토는 설계 전문가의 영역이며, bau가 드리는 것은 자재 선택과 견적 검토에 필요한 판단 재료입니다. 현장 여건(벽 높이, 흙 종류, 상재하중)을 알려 주시면 블록과 보강재를 함께 놓고 정리해 드리겠습니다.
자주 묻는 질문
Q1. 격자 없이 블록만 쌓으면 안 되나요? 낮은 중력식 옹벽이라면 블록 자중만으로 버티는 경우가 있습니다. 다만 벽이 높아질수록 흙이 미는 힘이 커져 격자 보강이 사실상 전제가 됩니다. 어느 높이부터 필요한지는 토질과 상재하중에 따라 달라지므로 설계 검토가 필요합니다.
Q2. 격자 길이를 현장에서 줄여도 되나요? 권해 드리지 않습니다. 길이는 보강된 흙덩어리의 폭을 정하는 설계값이라, 임의로 단축하면 안전 여유가 줄어듭니다. 현장 여건상 조정이 필요하다면 설계 검토를 다시 받는 절차가 안전합니다.
Q3. 지오그리드에도 종류가 있나요? 네, 재질과 강도 등급이 다양합니다. 벽 높이와 하중에 따라 요구되는 인장 강도가 달라, 설계에 맞춰 등급을 선정해 사용하는 것이 일반적입니다.
Q4. 준공된 옹벽에서 격자가 제대로 들어갔는지 확인할 수 있나요? 되메움이 끝나면 육안 확인은 어렵습니다. 그래서 시공 중 층별 사진과 검측 기록이 사실상 유일한 근거가 됩니다. 시공 단계에서 기록을 남겨 두시길 권해 드립니다.
보강토 옹벽의 힘은 앞에 보이는 블록이 아니라, 흙 속에서 흙을 묶는 격자에서 나옵니다. 블록은 얼굴, 격자는 뼈대 — 이 한 문장만 기억하셔도 견적서와 현장을 보는 눈이 달라집니다. bau는 블록과 보강재를 함께 놓고 현장 조건에 맞는 방향을 같이 살펴 드리겠습니다.
⚠️ 본 글은 보강토 옹벽의 원리 이해를 돕기 위한 일반적 설명입니다. 그리드 길이·간격·등급 등 구체적 수치는 현장 조건에 따라 달라지며, 실제 적용은 반드시 구조 설계 검토를 거쳐 결정해 주세요.
