설계·시방서에 L형 옹벽이 지정된 관급공사에서, 착공 후 현장 조건이 맞지 않아 '시공 불가' 판정이 나는 경우가 있습니다. 이때 가장 먼저 해야 할 일은 왜 L형이 안 되는지 구조 원리부터 짚어보는 것입니다. 그래야 설계변경 시 대안 공법의 근거를 명확히 제시할 수 있습니다.
목차
- L형 옹벽이 넓은 굴착 공간을 요구하는 이유
- 현장에서 L형 옹벽을 적용할 수 없는 4가지 상황
- 기초판 없이 시공 가능한 중력식 옹벽, bau Verti
- 자주 묻는 질문
L형 옹벽이 넓은 굴착 공간을 요구하는 이유

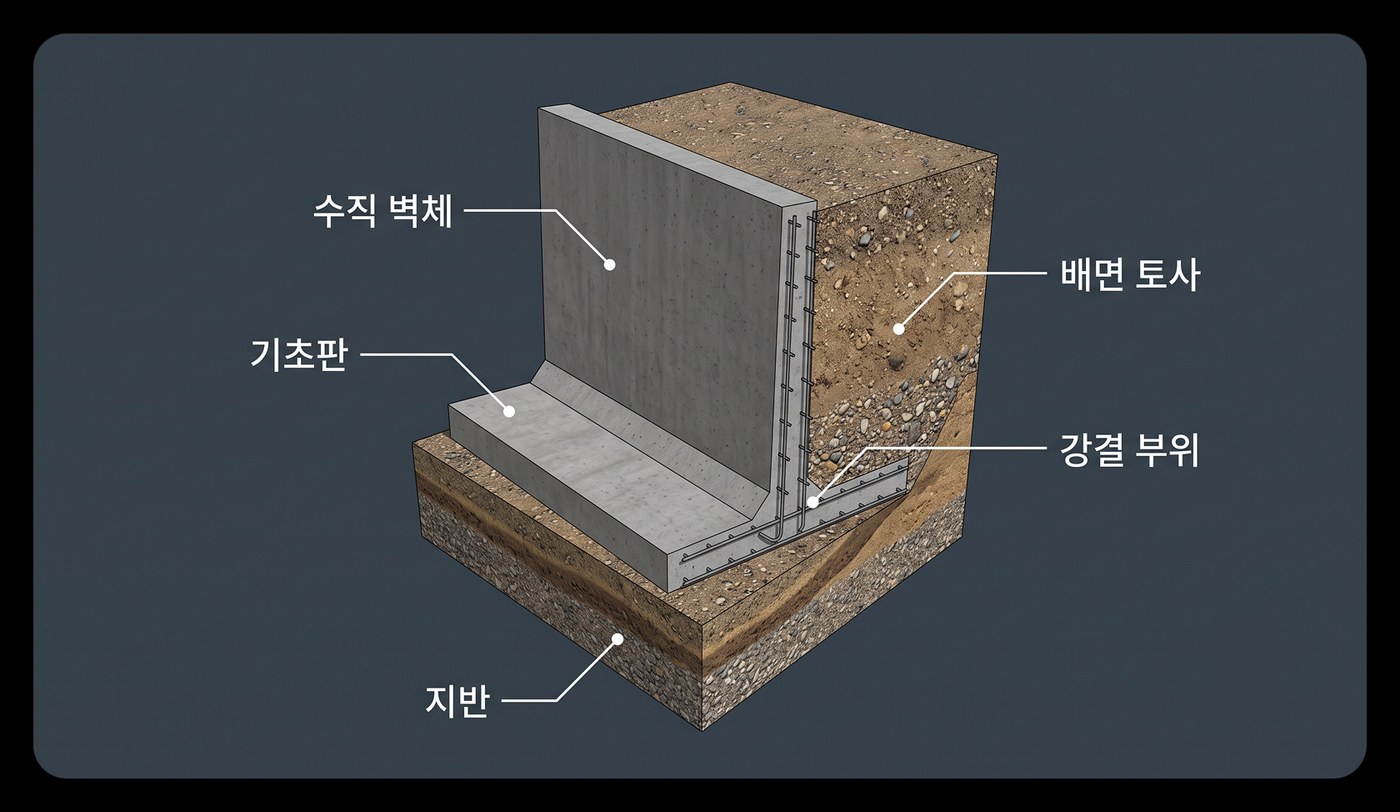

L형(역T형) 옹벽은 수직 벽체와 기초판이 강결된 캔틸레버 구조입니다. 옹벽이 토압을 버티는 힘은 벽체 자중만으로는 부족합니다. 기초판 위에 쌓인 배면 토사의 중량이 더해져야 활동(미끄러짐)과 전도(쓰러짐)에 저항할 수 있습니다.
이 때문에 기초판은 배면 방향으로 일정 폭 이상 연장돼야 하고, 기초 저면은 지표면에서 최소 1.0m 이상 근입돼야 합니다. 이 조건이 충족되지 않으면 L형 옹벽의 안정 원리 자체가 성립하지 않습니다.
현장에서 L형 옹벽을 적용할 수 없는 4가지 상황
설계 단계에서는 도면과 기본 측량을 바탕으로 공법을 지정합니다. 실제 현장에 진입하면, 아래 네 가지 상황에서 L형 옹벽을 그대로 적용하기 어려워집니다.

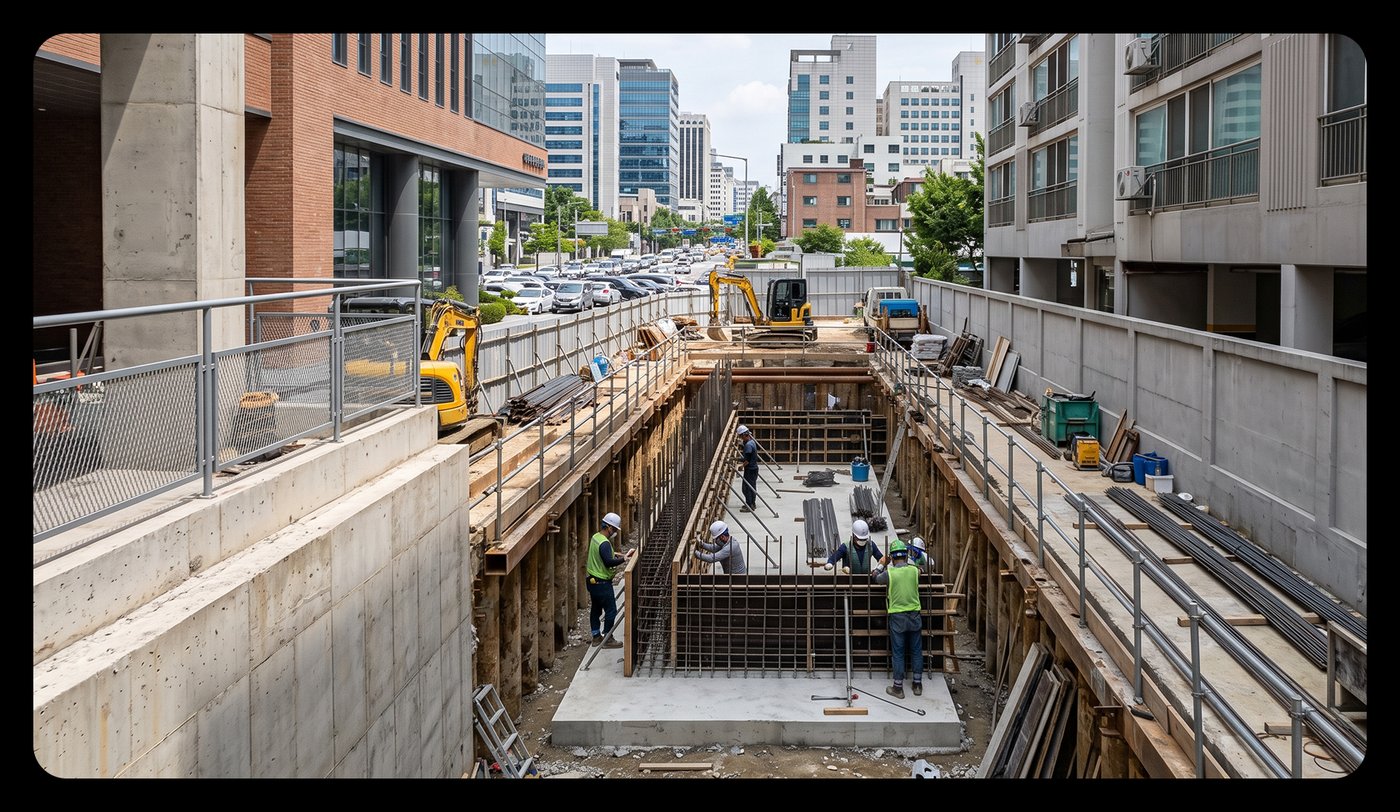

① 협소 공간
기초판을 배면 방향으로 넓힐 공간 자체가 없는 경우입니다. 인접 건물 기초, 대지 경계선, 도로 경계에 근접해 있을 때 발생합니다.

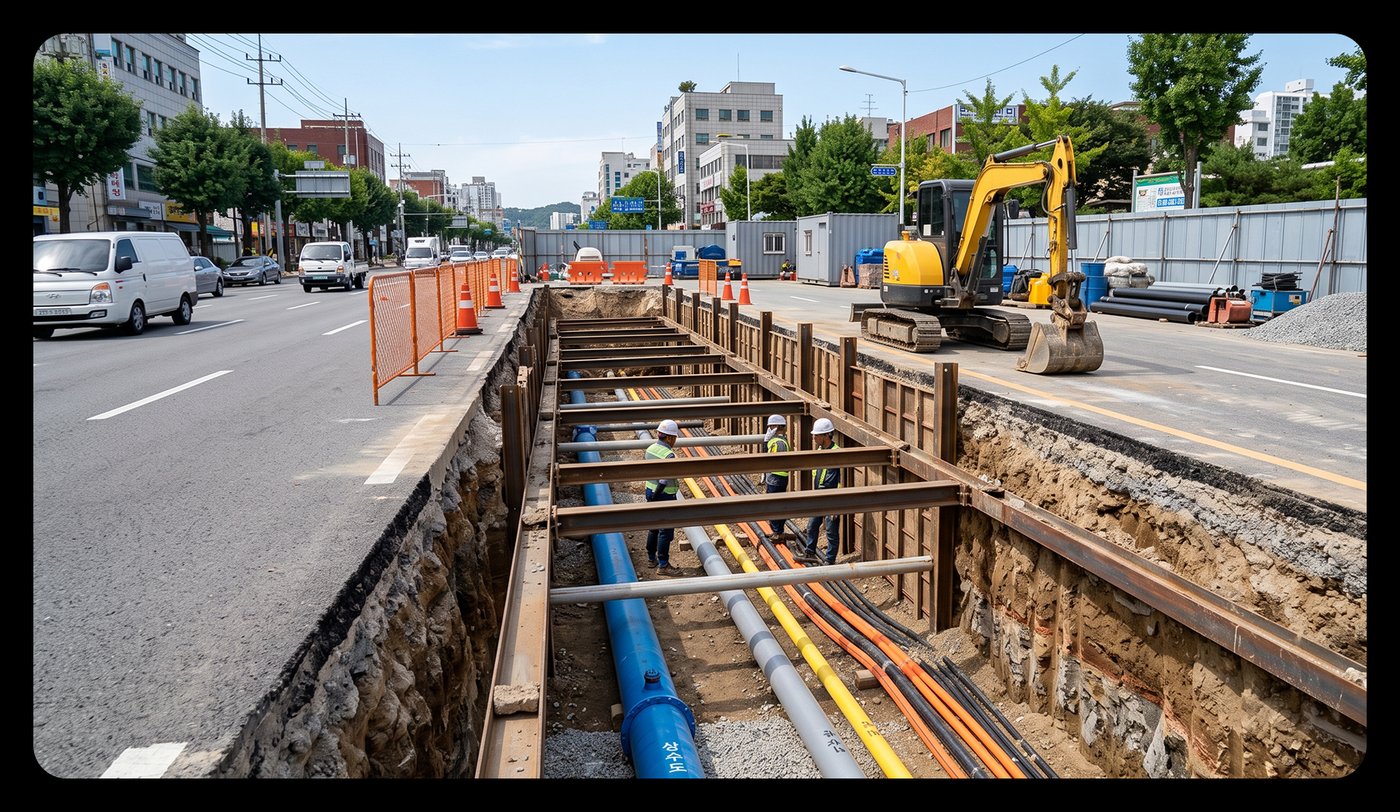

② 도로·매설물 인접
기초 굴착 구간에 기존 도로 노반, 상하수도·가스·통신 매설물이 위치하는 경우입니다. 굴착 자체가 허가되지 않거나, 매설물을 건드리지 않고는 굴착이 안 되는 현장에서는 L형 옹벽 기초판 시공이 불가합니다.

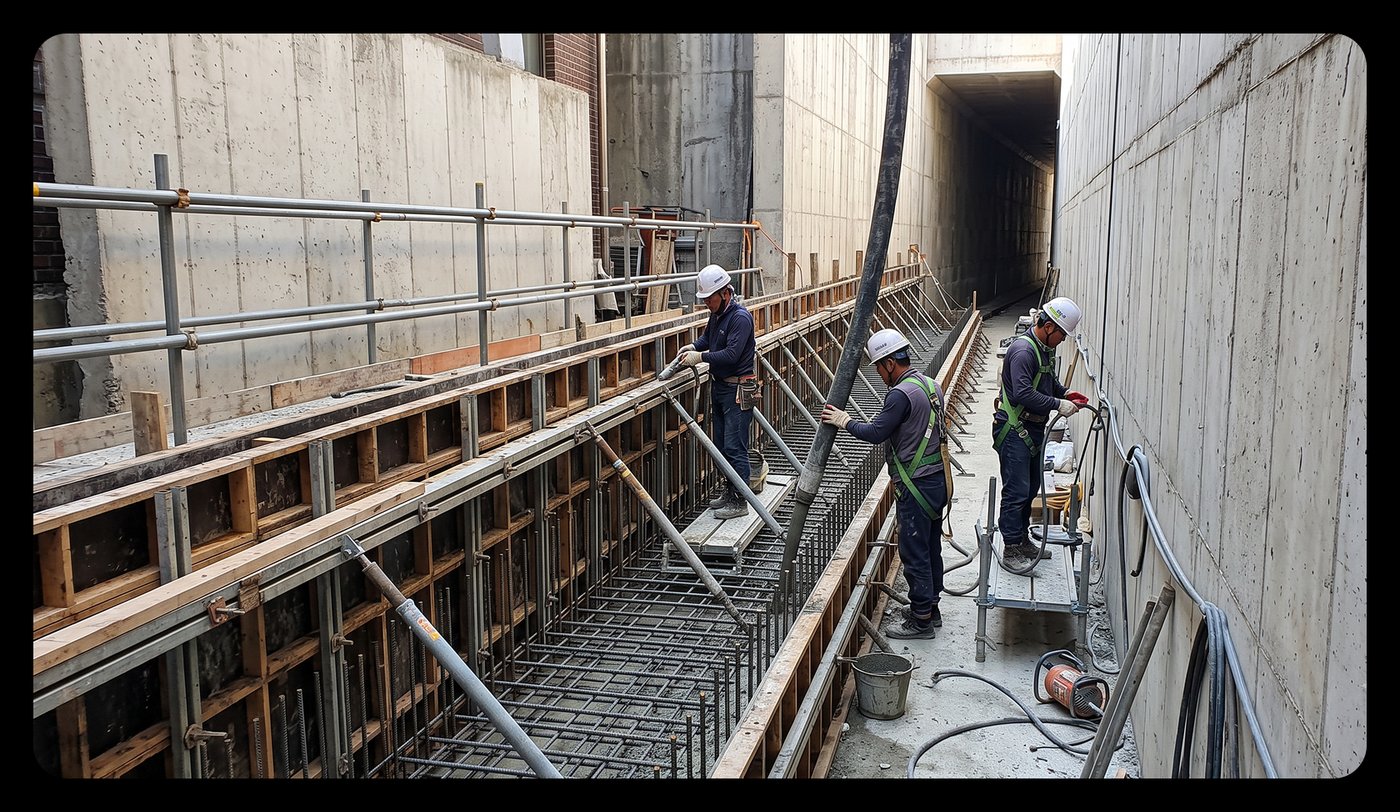

③ 작업 공간 부재
현장 타설 방식인 L형 옹벽은 거푸집 설치, 콘크리트 타설, 양생 작업을 위한 공간이 반드시 필요합니다. 밀폐되거나 지나치게 협소한 현장에서는 이 작업 자체를 수행할 수 없습니다.

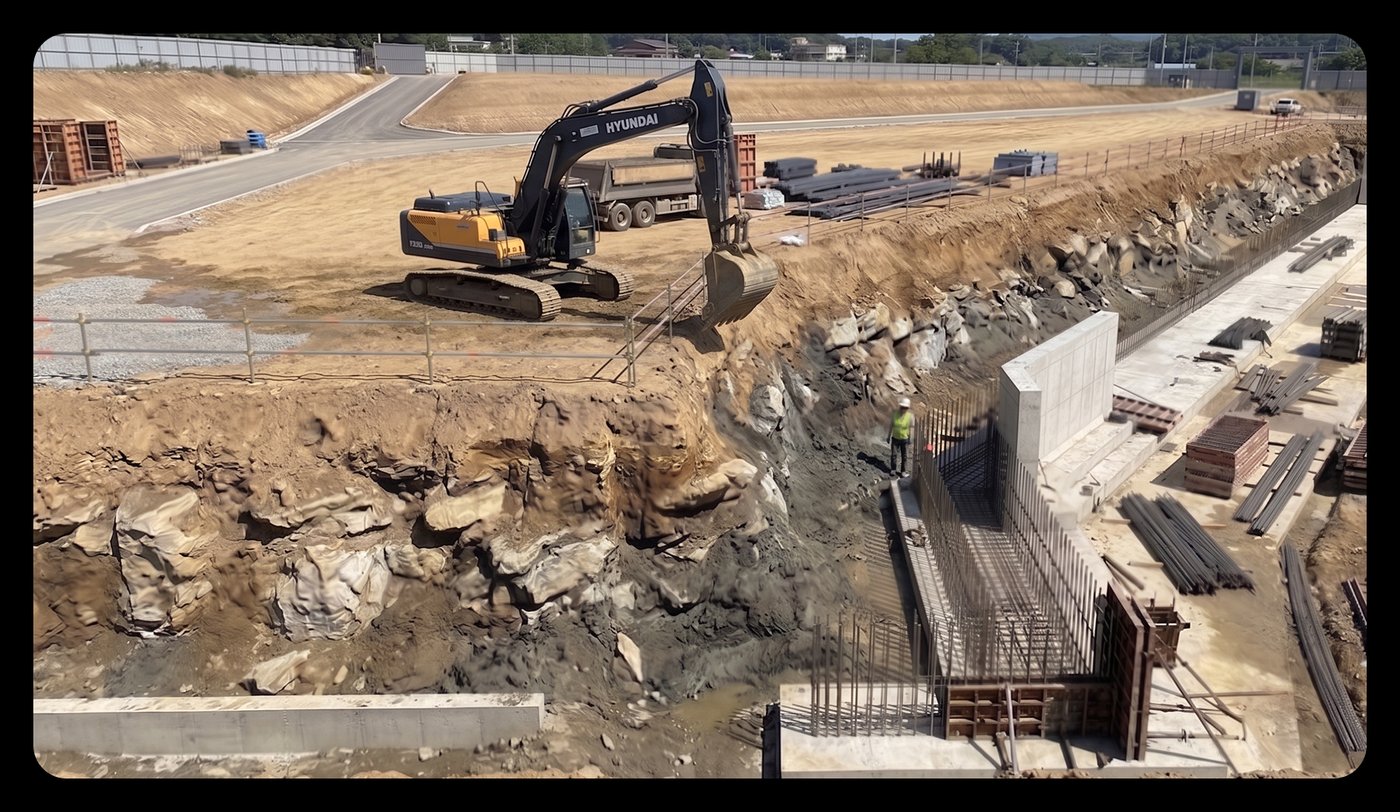

④ 암반·연약지반
암반 조건에서는 기초판 깊이까지 굴착 비용이 너무 크거나, 암반면이 고르지 않아 기초를 안정적으로 잡기 어렵습니다. 연약지반에서는 지지력 부족으로 기초판을 대폭 확대하거나 지반개량·말뚝기초 보강이 필요해집니다. 두 조건 모두 구조적으로 불가능한 건 아니지만, 비용과 공기 측면에서 현실적으로 감당하기 어렵습니다.

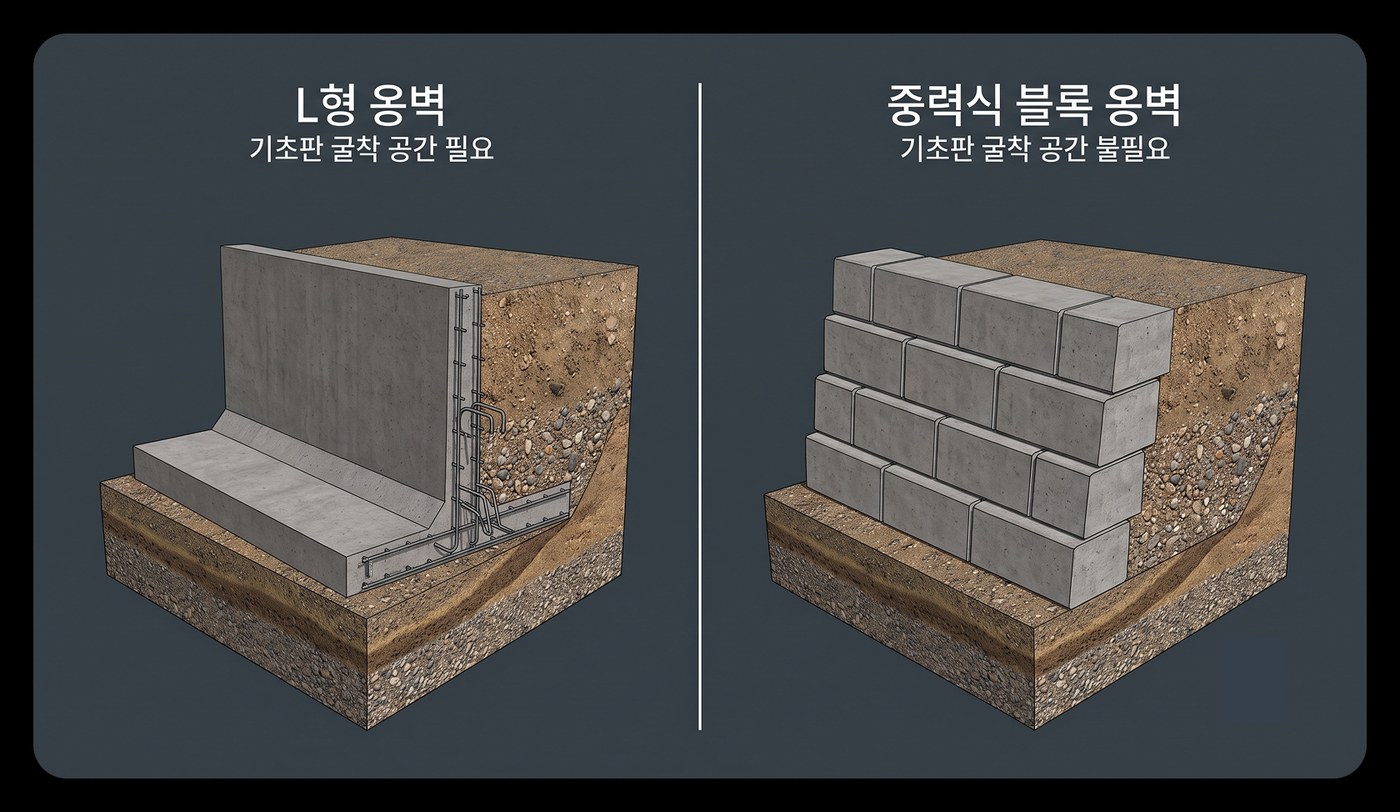

기초판 없이 시공 가능한 중력식 옹벽, bau Verti

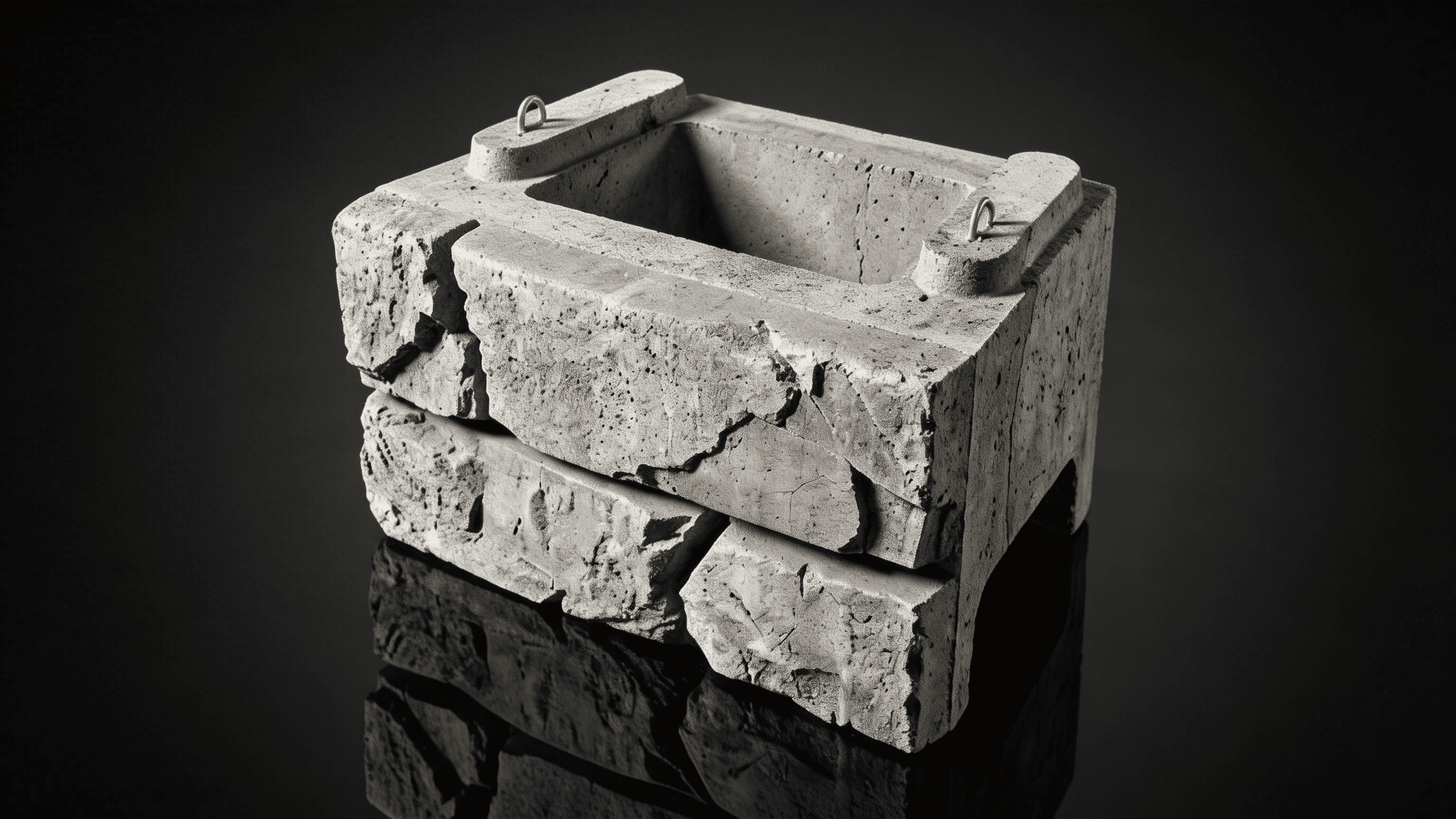

이렇게 현장 제약이 많은 L형 옹벽을 대체할 수 있는 공법이 바로 중력식 옹벽입니다. 기초판 없이 블록 자중만으로 토압에 저항하는 구조입니다. bau Verti는 국가 옹벽 설계기준(KDS 11 80 05)에 따라 설계된 프리캐스트 콘크리트 중력식 블록 옹벽입니다.
기초판 굴착 공간이 없어 L형 옹벽을 포기해야 하는 현장이라면, 현장 높이·지반 조건을 알려주세요. bau Verti 적용 가능 여부와 견적을 빠르게 안내해 드립니다.

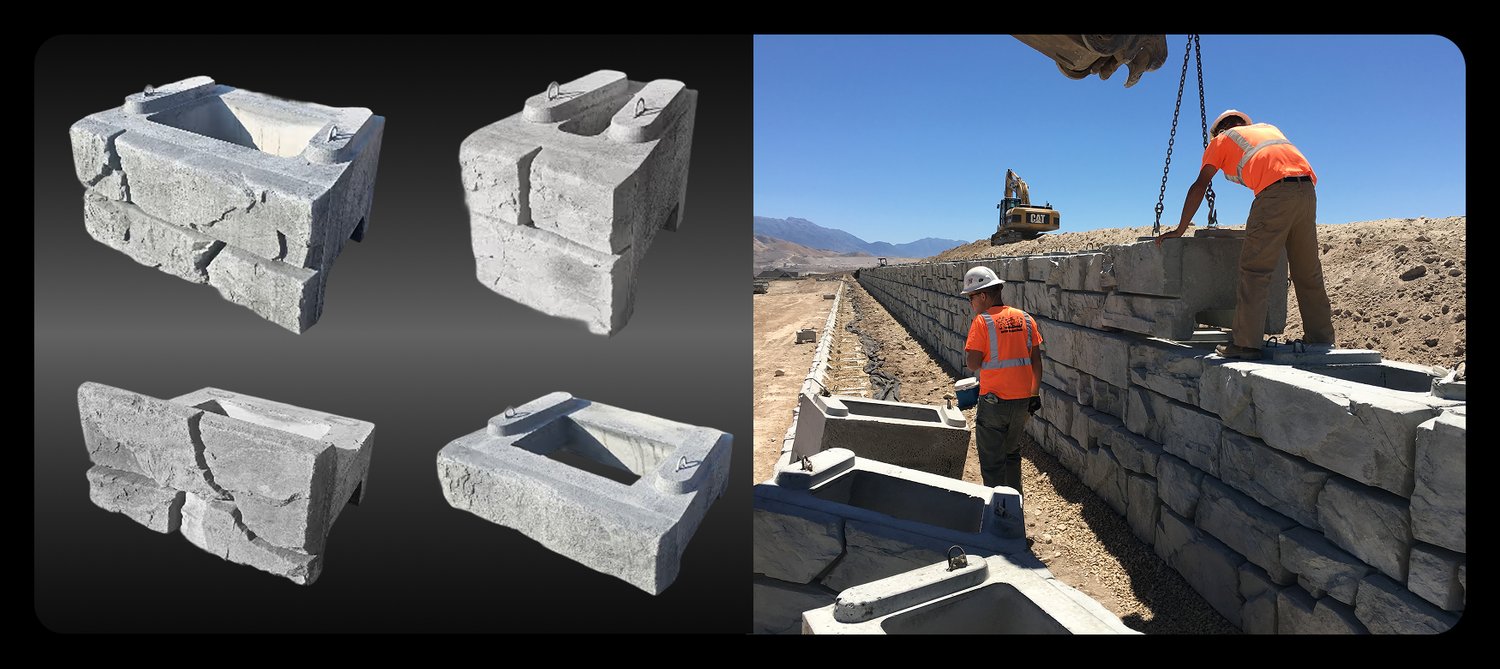

기초판 굴착 공간이 없어도, bau Verti는 블록 후면 1m 내외 공간만 확보되면 시공이 가능합니다. 796kg 대형 블록을 크레인으로 적층하는 방식이라, 거푸집 설치와 콘크리트 양생 과정이 없어 공기를 크게 단축할 수 있습니다. 보강토 옹벽과 비교해도 지오그리드 노후화라는 변수가 없어, 120년의 긴 설계 수명을 가집니다.

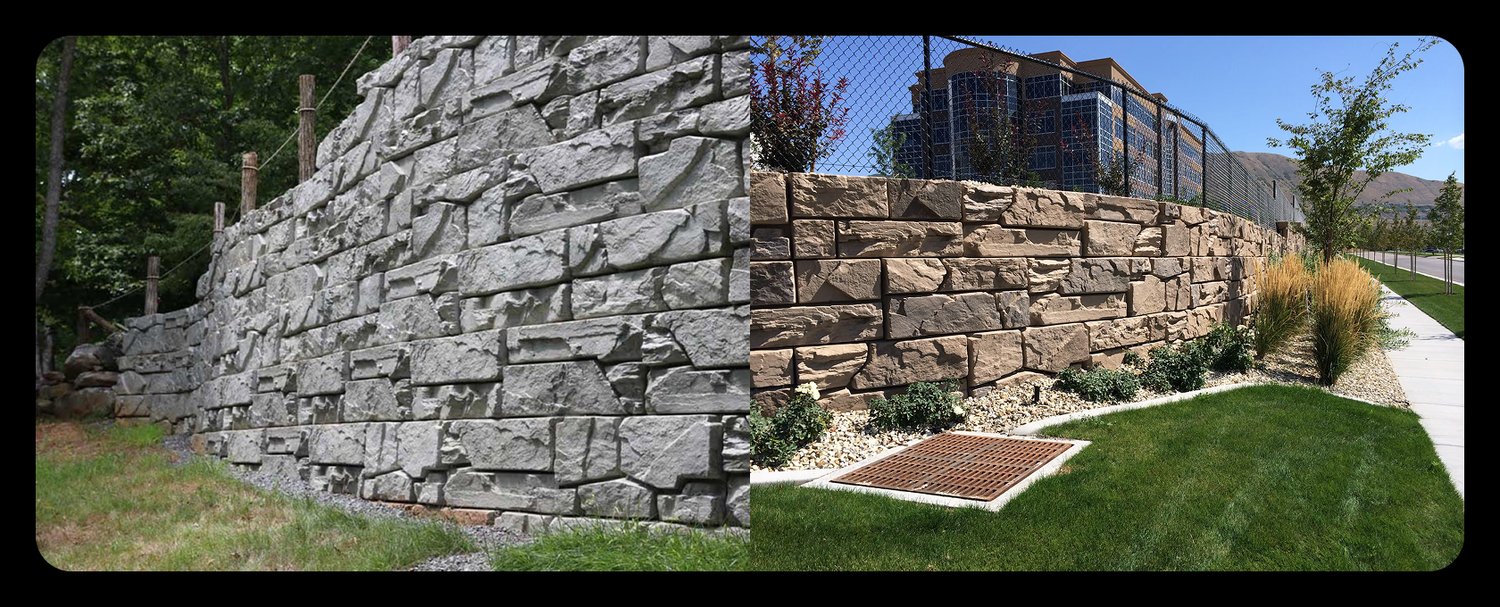

bau Verti는 익산 황등석 천연 골재를 사용해 자연석 질감을 연출할 수 있습니다. 카페·주택 등 개인 사유지 소규모 현장부터 공공 현장까지 폭넓게 활용됩니다. 단체표준인증(SPS-KCIC0001-0703)을 보유하고 있어, 도로·택지 조성 공사와 같은 관급공사에도 공식 적용할 수 있습니다.
자주 묻는 질문
Q1. 설계 단계에서 L형 불가 조건을 미리 알 수 있나요? 도면 단계에서 기초판 굴착 공간과 주변 매설물 위치를 함께 대조해보면, 협소 공간이나 매설물 간섭 문제는 현장 진입 전에 상당 부분 파악할 수 있습니다. 현장 제약이 클 것으로 예상된다면, 처음부터 중력식 옹벽을 검토하는 편이 공기 단축에도 유리합니다.
Q2. L형 불가 판정이 나면 당장 무엇을 준비해야 하나요? 대안 공법의 구조적 근거 자료를 먼저 확보하는 것이 중요합니다. bau Verti는 단체표준인증을 보유해 관급공사 적용이 가능합니다. 다만 같은 중력식 옹벽 블록이라도 세부 사양에 따라 현장 적용 여부가 달라질 수 있으므로, 현장 높이·지반 조건 등 주요 사항을 알려주시면 적용 가능 여부를 빠르게 파악해 드립니다.
Q3. bau Verti 제품의 설계도·도면 등 기술자료를 확인할 수 있나요? 높이별 설계도는 설계변경 검토 자료로 활용할 수 있습니다. 홈페이지에서 블록 도면·시공 도면 등 기술자료를 PDF·CAD 파일로 제공하며, 설계 적용 전 담당자에게 문의하시면 구조계산서 등 세부 자료를 안내받을 수 있습니다.
마무리
막상 현장에서 L형 옹벽 시공 불가 판정이 나오면, 어떤 조건이 발목을 잡았는지 먼저 정리하는 것이 중요합니다. 조건이 명확해지면 대안도 보입니다. bau Verti는 블록 자중만으로 토압을 버티는 중력식 구조로, 협소 공간과 굴착이 제한된 현장에서 설계변경 대안으로 검토할 수 있습니다. 현장 조건과 높이를 알려주시면 바로 견적 안내해 드립니다.
⚠️ 본문 수치·기준(근입 깊이·설계 수명·인증번호 등)은 이해를 돕기 위한 것으로, 실제 적용은 현장 조건과 관련 기준·설계에 따릅니다.
